本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发电量汽轮发电机组配电设备箱的做用： 1、合理安排的平均分配用电量。 2、便于对电线的升降工作。 3、有较高的健康安全加固等级保护，能准确的表明电路板的导通情况下。

项目名称：656KW柴油发动机发电量飞机机组单机配电箱主要元件明细清单
配电装置箱注意pcb板汇总表
顺序号	名号	应用的规格	企事业单位	人数	产家
1	塑壳真空断路器	NXM-1250S/3300 1250A	台	1	正泰
2	并网发交流电动冷库机组操作器	HGM6110	只	1	众智
3	发电站机速比调控器	C2002	只	1	孚创
4	交流电电压模组	DC24V	只	1	众智
5	中小型中间的继物品	HH54P    DC24V	只	2	正泰
6	小款正中间继电子产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

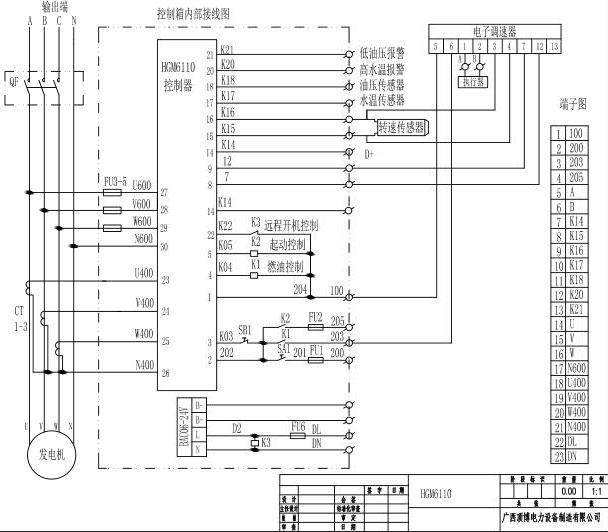

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.csxqyey.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
